Pour une porte d’entrée sur mesure, vous ne mesurez qu’une largeur et une hauteur : celles de votre ouverture. Le type de pose transforme ensuite cette cote en dimension de fabrication. Voici comment faire pour nos portes d’entrée aluminium.
1. Choisir le type de pose
| Type de pose | Ce que vous mesurez | Dimension de fabrication |
|---|---|---|
| Applique (porte posée contre le mur intérieur, avec tapées) | le tableau (ouverture maçonnée) | tableau + 80 mm en largeur, + 40 mm en hauteur |
| Tunnel (porte posée entre les murs) | la baie, d’un mur à l’autre | baie − 10 mm en largeur, − 5 mm en hauteur |
| Feuillure (porte posée dans la feuillure maçonnée) | la baie en fond de feuillure | baie − 10 mm en largeur, − 5 mm en hauteur |
| Rénovation (sur l’ancien dormant conservé) | l’intérieur de l’ancien dormant | cote − 10 mm en largeur, − 5 mm en hauteur |
Les habillages selon le type de pose

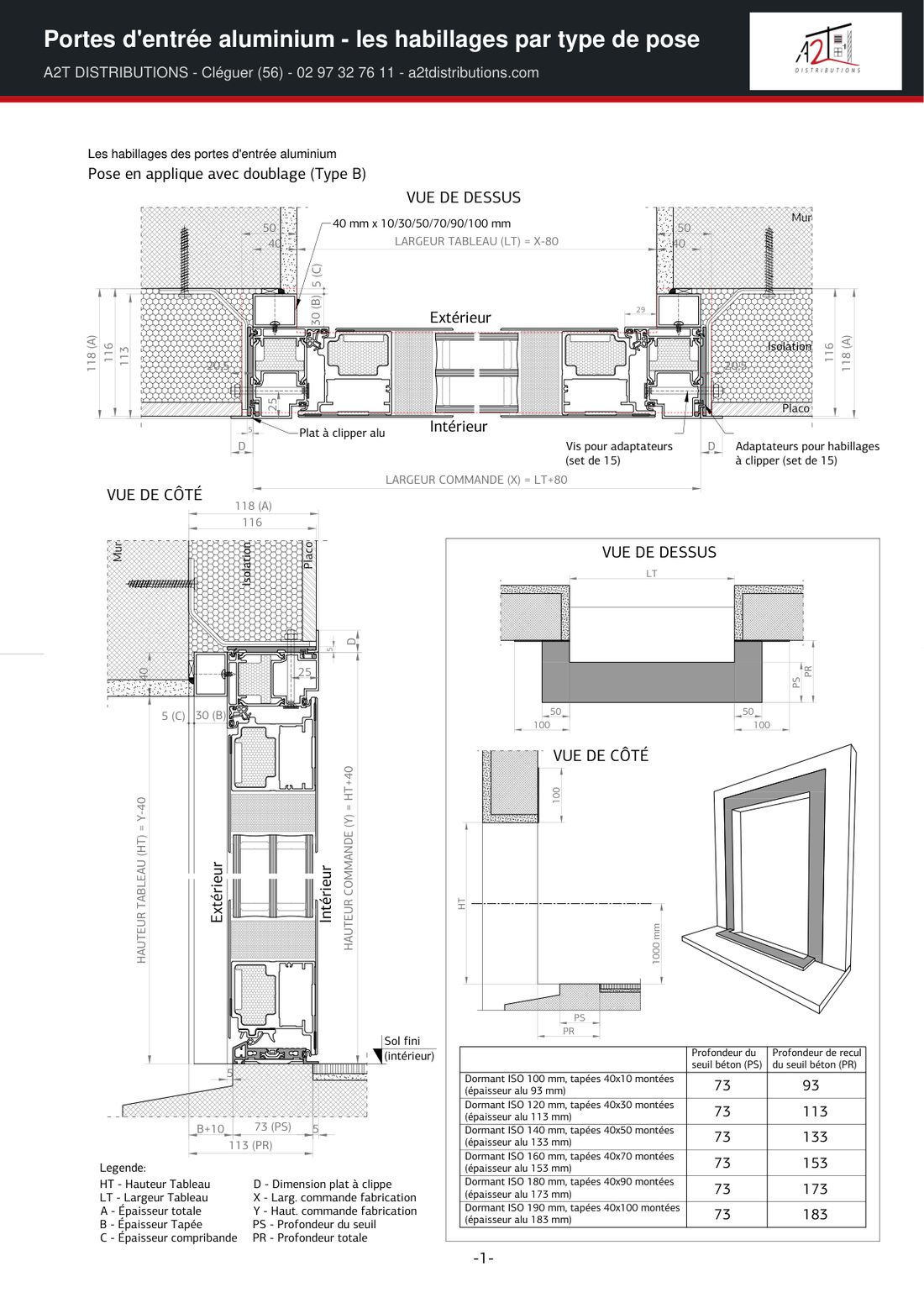

Applique avec doublage : la porte est posée contre le mur intérieur avec des tapées (40 mm de large, de 10 à 100 mm d’épaisseur selon l’isolant) qui traversent le doublage ; un plat à clipser termine côté placo.

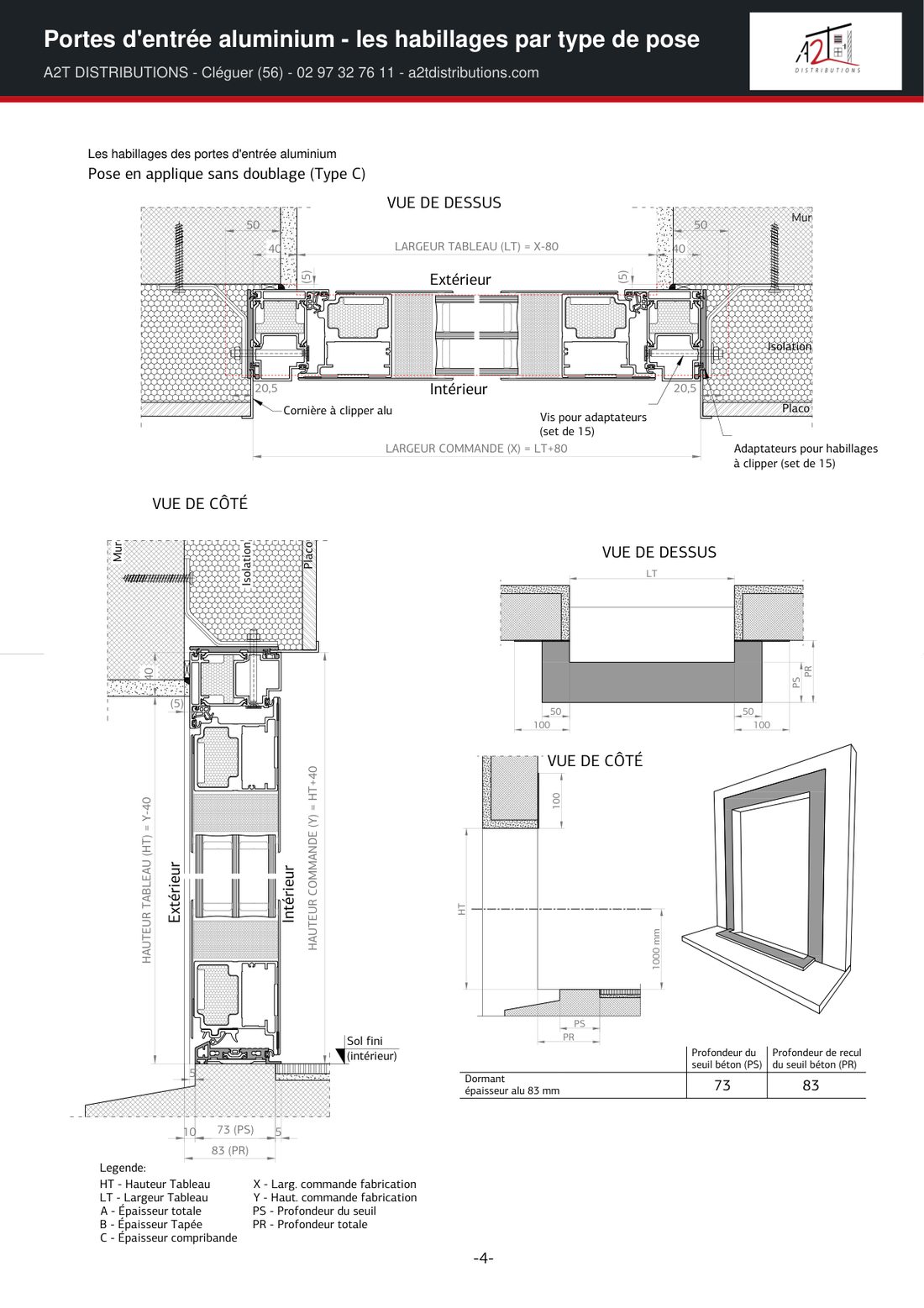

Applique sans doublage : même calcul (tableau + 80 / + 40), finition par une cornière à clipser.

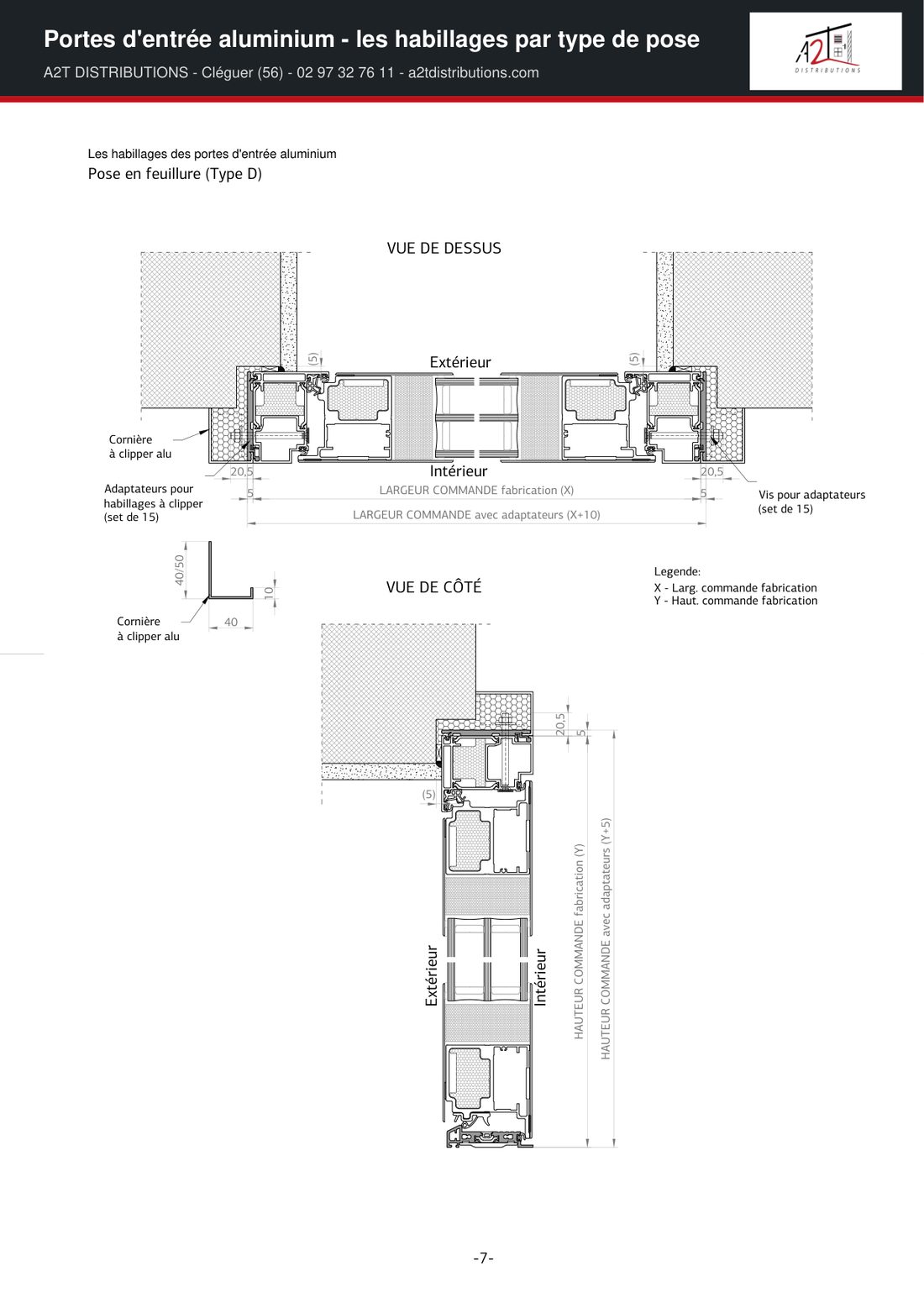

Feuillure : la porte se loge dans la feuillure maçonnée ; des adaptateurs permettent de clipser les cornières de finition (cote avec adaptateurs : X + 10 en largeur, Y + 5 en hauteur).

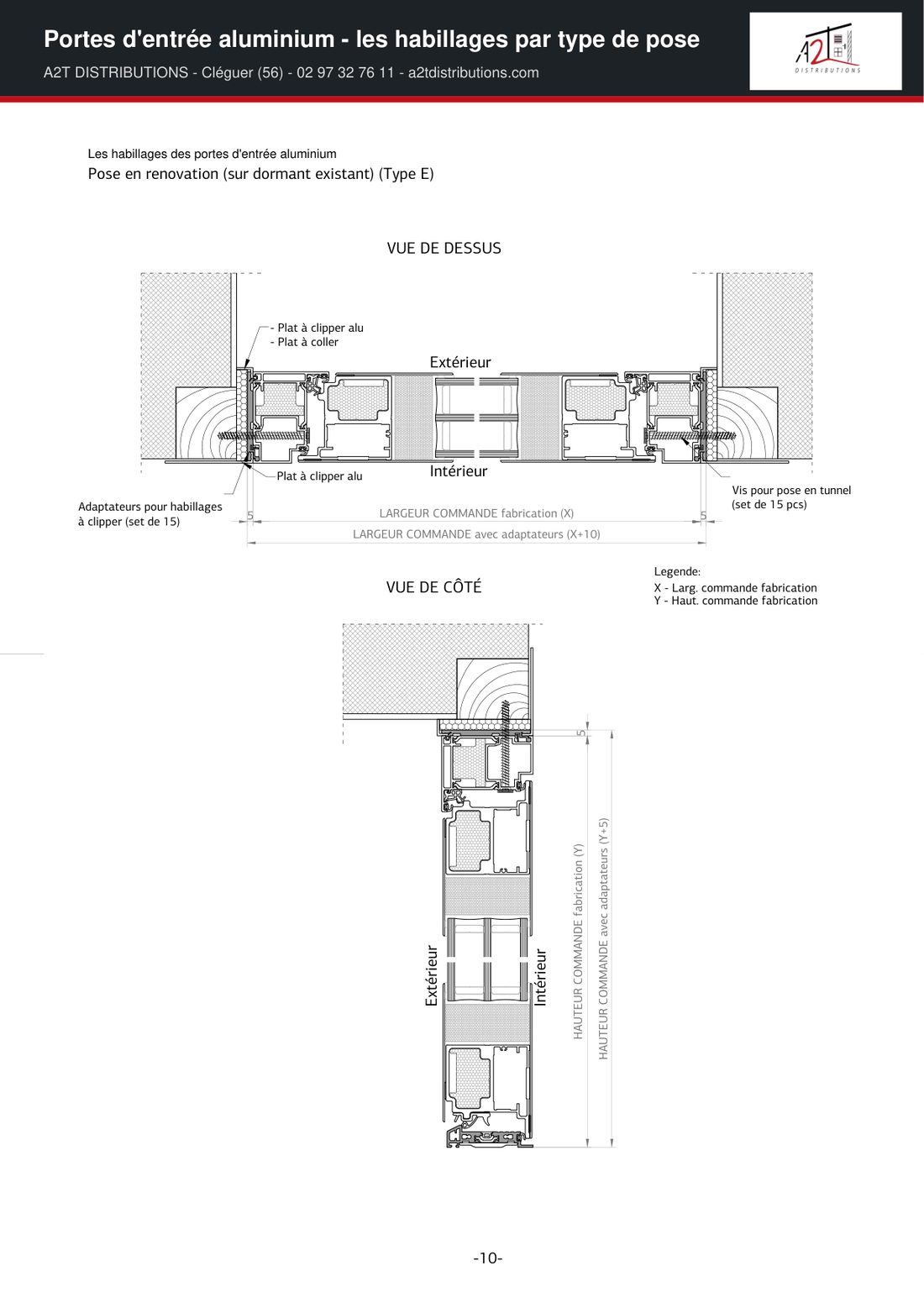

Rénovation : la nouvelle porte se fixe sur l’ancien dormant conservé, des plats ou cornières cachent l’ancien cadre.
2. Mesurer correctement
- Mesurez la largeur en 3 pointsen haut, au milieu et en bas : retenez la plus petite cote.
- Mesurez la hauteur en 2 pointsà gauche et à droite, depuis le sol fini (carrelage posé) : retenez la plus petite.
- Vérifiez les aplombs et le niveauun mur hors d’aplomb se compense à la pose, pas en fabrication.
- Notez le sens d’ouverturepoussant gauche ou droit, vu de l’extérieur, vers l’intérieur ou l’extérieur.
3. Porte seule, latéral ou imposte ?
| Votre ouverture | Ce que propose le configurateur |
|---|---|
| jusqu’à 1 250 mm de large | une porte seule |
| plus de 1 250 mm de large | porte de 1 050 mm + partie latérale (fixe de 300 mm minimum, d’un côté ou partagée des deux côtés) |
| jusqu’à 2 400 mm de haut | une porte seule |
| de 2 401 à 2 450 mm | porte + élargisseur en partie haute |
| au-delà de 2 450 mm | porte + imposte (300 mm minimum) |
4. Le passage réel
Le passage libre est plus petit que la porte : comptez environ 138 mm de moins en largeur et 69 mm de moins en hauteur que les dimensions de la porte (dormant et ouvrant). Une porte de 1 050 mm donne donc un passage d’environ 91 cm.

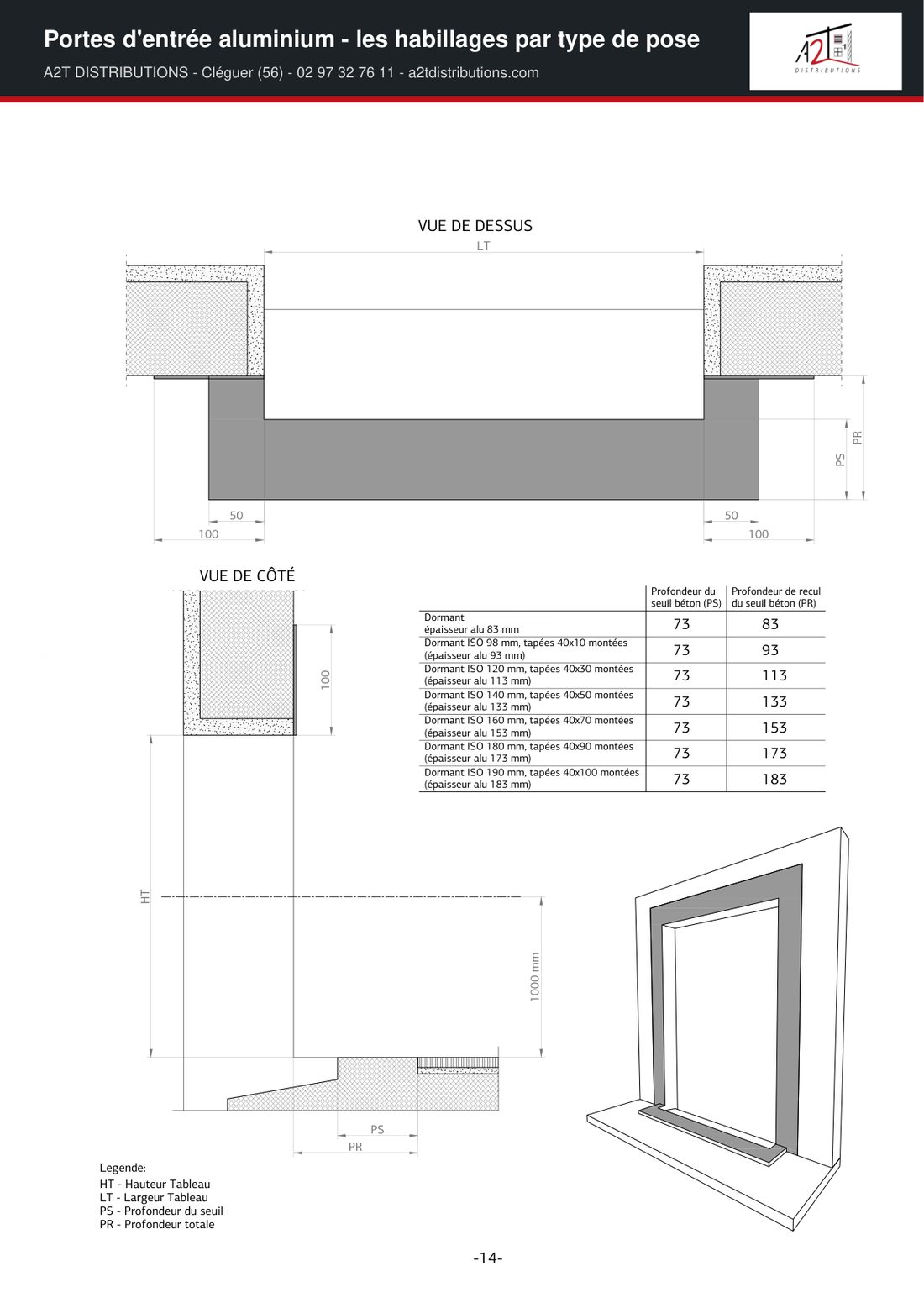

5. Le seuil : la réservation dans la dalle
Pour un seuil à fleur du sol fini, le maçon laisse une réservation dans la dalle, devant la porte : environ 100 mm de plus que le tableau de chaque côté, sur une profondeur de seuil PS = 73 mm et une profondeur totale PR qui dépend de l’épaisseur du dormant :
| Dormant | PS | PR |
|---|---|---|
| dormant seul (83 mm) | 73 mm | 83 mm |
| ISO 100 (tapées 40 × 10) | 73 mm | 93 mm |
| ISO 120 (tapées 40 × 30) | 73 mm | 113 mm |
| ISO 140 (tapées 40 × 50) | 73 mm | 133 mm |
| ISO 160 (tapées 40 × 70) | 73 mm | 153 mm |
| ISO 180 (tapées 40 × 90) | 73 mm | 173 mm |
| ISO 190 (tapées 40 × 100) | 73 mm | 183 mm |

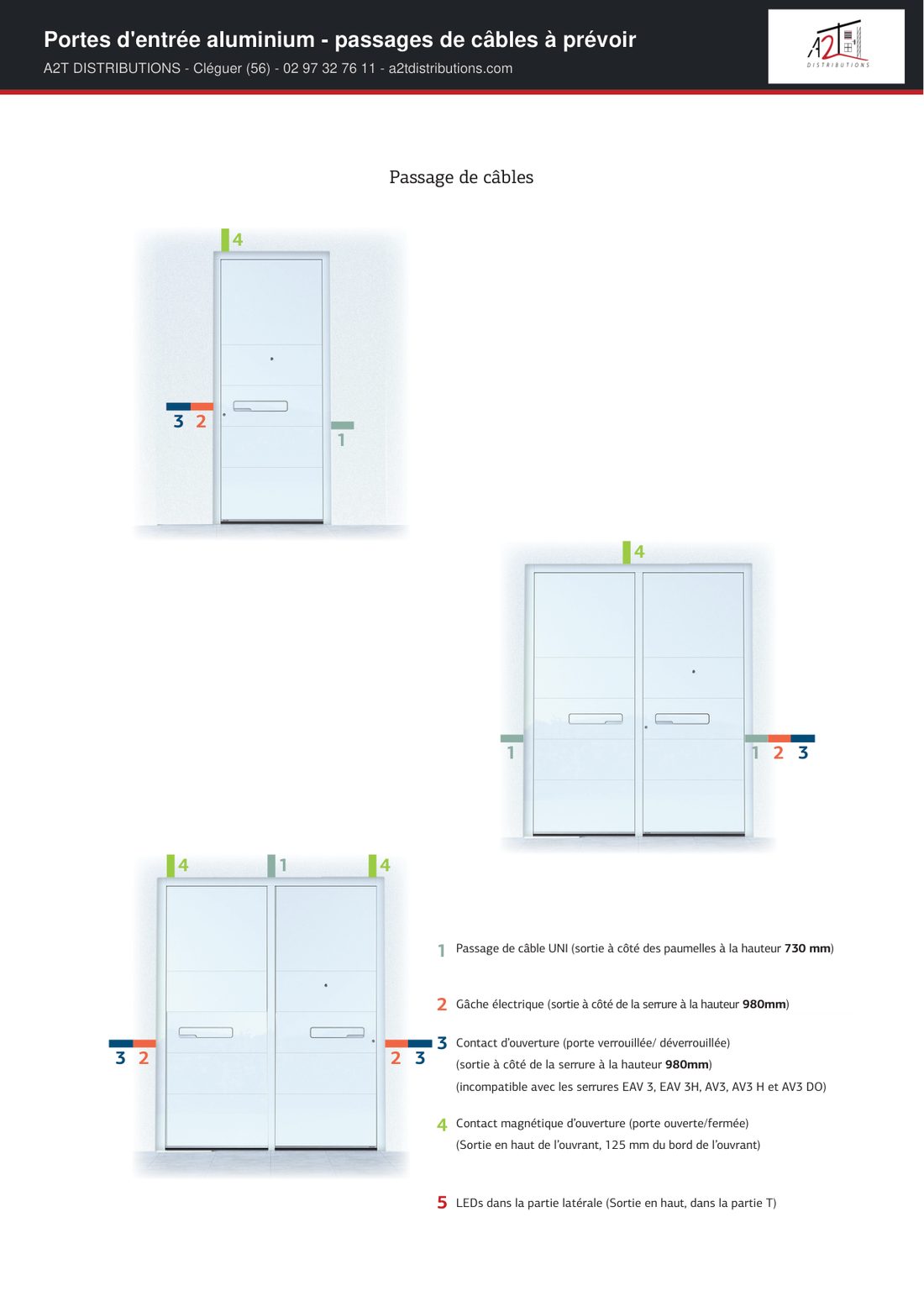

6. Porte connectée : les passages de câbles
Gâche électrique, contacts, LED : les gaines se prévoient avant le doublage, aux bonnes hauteurs (depuis le sol fini) :
- Câble d’alimentation de la porte : côté paumelles, à 730 mm de hauteur ;
- Gâche électrique : côté serrure, à 980 mm ;
- Contact de verrouillage : côté serrure, à 980 mm ;
- Contact d’ouverture magnétique : en haut de l’ouvrant, à 125 mm de son bord ;
- LED dans la partie latérale : sortie en haut.
Guide A2T Distributions, Cléguer (56). Une question ? 02 97 32 76 11 ou contact@a2tdistributions.com.
