Une porte sectionnelle se loge derrière l’ouverture : il faut donc mesurer le tableau, mais aussi la place disponible au-dessus (linteau), sur les côtés (écoinçons) et au plafond (profondeur).
Les 5 cotes à relever
- Largeur du tableauentre les deux murs, en 3 points ; retenez la plus petite.
- Hauteur du tableaudu sol fini au linteau, à gauche et à droite.
- Retombée de linteaudu dessous du linteau au plafond : c’est la place pour les rails et le ressort.
- Écoinçons gauche et droitla largeur de mur disponible de chaque côté de l’ouverture, à l’intérieur.
- Profondeurdu tableau au mur du fond (ou au premier obstacle : poutre, luminaire, gaine).
Les minimums pour nos portes sur mesure
| Situation | Minimum |
|---|---|
| Linteau, porte jusqu’à 3 000 mm de haut et 130 kg | 100 mm |
| Linteau, porte jusqu’à 3 200 mm et 186 kg | 130 mm |
| Linteau, porte de 3 201 à 4 005 mm | 180 mm |
| Moteur à l’arbre (industriel) : linteau | 250 mm |
| Moteur à l’arbre : écoinçon côté moteur | 250 mm minimum, 450 mm conseillés |
Et la motorisation ?

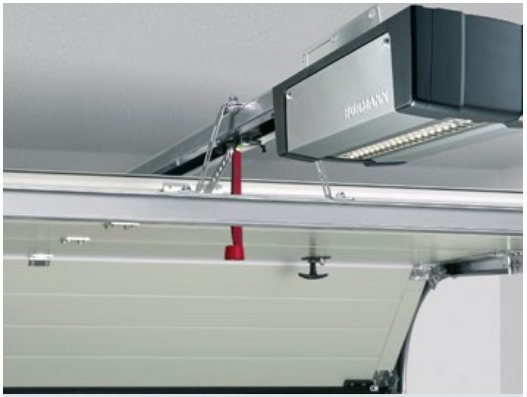

Pour une porte résidentielle, le moteur se fixe au plafond avec un rail : sa longueur dépend de la hauteur de la porte. Chez Hörmann, rail FS10-K jusqu’à 2 125 mm de haut, FS10-M jusqu’à 2 375 mm, FS10-L jusqu’à 3 000 mm. Prévoyez une prise électrique au plafond, près du moteur.
