Comment prendre les mesures d'une fenêtre PVC, bois ou aluminium : guide complet A2T DISTRIBUTIONS
Vous souhaitez remplacer vos fenêtres ou installer de nouvelles menuiseries dans votre maison ou votre appartement autour de Lorient, Hennebont, Auray, Vannes, Brest, Rennes ou Nantes ? Prendre les mesures exactes d'une fenêtre est une étape cruciale pour garantir une pose réussie et une bonne isolation. Basée à Cléguer près de Lorient, A2T DISTRIBUTIONS est spécialiste des fenêtres PVC, bois et aluminium sur mesure livrées partout en France pour les particuliers et les professionnels.
Des mesures précises évitent les erreurs lors de l'installation, du montage des volets roulants, de la pose de stores ou de l'ajustement des appuis de fenêtre. Que ce soit en rénovation ou en construction neuve, ce guide pratique vous explique étape par étape comment mesurer une fenêtre selon le type de pose (rénovation, applique, neuf), calculer les dimensions du tableau, du dormant et des ouvrants afin de commander vos menuiseries aux bonnes cotes.
SOMMAIRE
- Matériel nécessaire pour mesurer une fenêtre
- Mesurer une fenêtre en rénovation (bâtiment ancien)
- Mesurer une fenêtre en construction neuve
- Mesurer pour une pose en applique (avec ou sans doublage)
- Mesurer pour une pose en rénovation (sur dormant existant)
- Caler et fixer : cales, vis et pattes de fixation
MATÉRIEL & OUTILS NÉCESSAIRES
✅ Mètre ruban rigide (5 m minimum)
✅ Papier et crayon
✅ Plan de construction (si disponible)
✅ Niveau à bulle
✅ Appareil photo (pour documenter)
1. Préparation : avant de mesurer vos fenêtres
Avant de prendre les mesures de vos fenêtres, identifiez le type de pose souhaité : rénovation sur ancien dormant, pose en applique sur maçonnerie isolée ou pose en feuillure dans un tableau maçonné. Pour les bâtiments anciens équipés de fenêtres bois, PVC ou aluminium, commencez par vérifier si vous disposez d'un plan de construction avec les cotes d'origine de vos ouvertures.
Attention : si des travaux de rénovation ont déjà été réalisés (doublage isolant, changement d’appuis, modification d’allèges), contrôlez que les dimensions du plan correspondent bien à la réalité avant de commander vos nouvelles menuiseries. Un simple écart de quelques millimètres peut compliquer la pose ou dégrader l’étanchéité.
Conseil professionnel : Notez toutes les mesures (hauteur, largeur, dimensions du dormant, type d'ouverture) avec la date sur un schéma détaillé. Ces informations serviront pour vos futurs projets : installation de volets roulants, pose de moustiquaires, remplacement de vitrage ou ajout d'accessoires de fenêtre.
Important : Mesurez toujours depuis l'intérieur et l'extérieur du bâtiment. Les différences de cotes vous indiqueront le type de pose optimal et les éventuels problèmes d'équerrage ou de niveau (tableau non droit ou appuis inclinés).

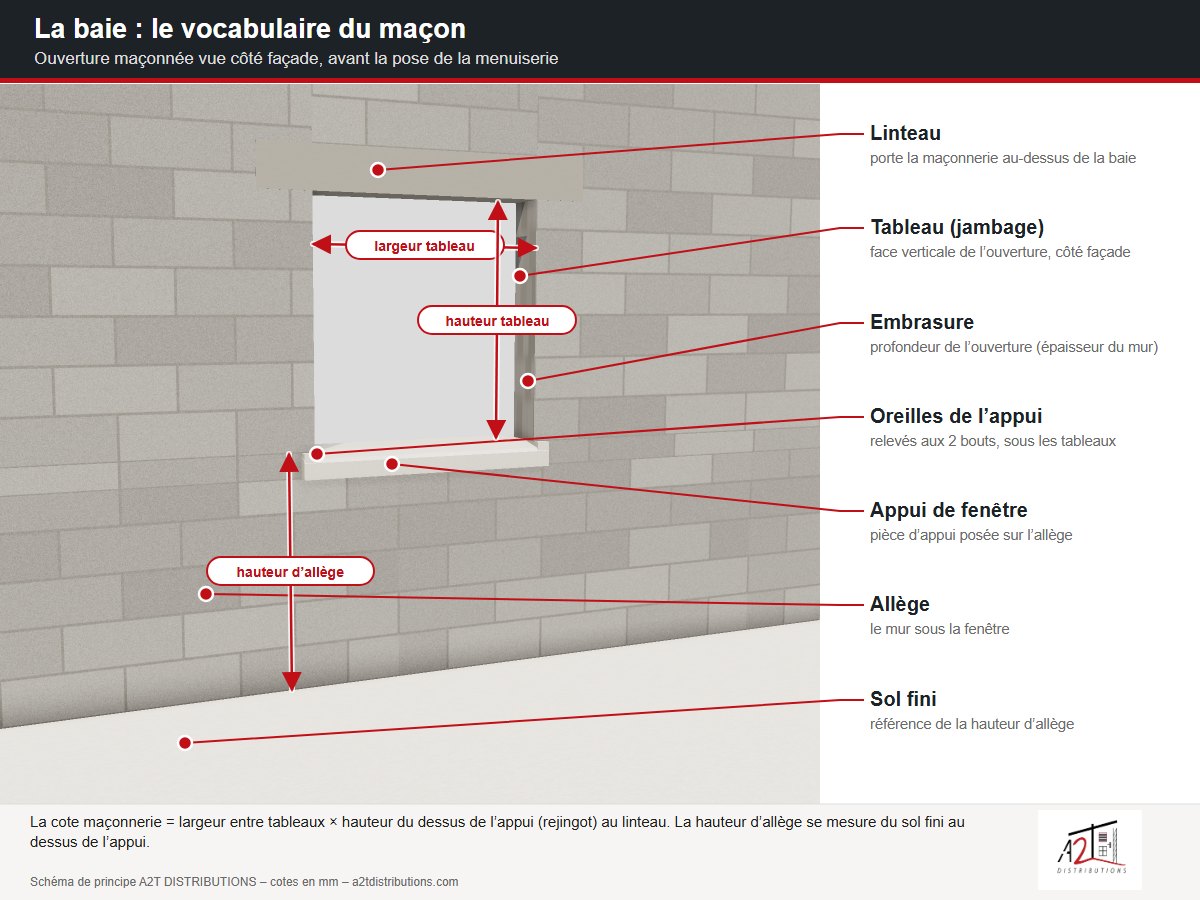

Le lexique de la baie
| Baie | l’ouverture laissée dans le mur pour la menuiserie. |
| Tableau (jambage) | face verticale de l’ouverture côté façade, à gauche et à droite. |
| Embrasure | la profondeur de l’ouverture, c’est-à-dire l’épaisseur du mur. |
| Ébrasement | face verticale côté intérieur, souvent en biais pour laisser entrer la lumière. |
| Linteau | poutre (béton, bois, acier) qui porte la maçonnerie au-dessus de la baie. |
| Allège | le mur sous la fenêtre ; la hauteur d’allège se mesure du sol fini au dessus de l’appui. |
| Appui de fenêtre | la pièce posée sur l’allège : rejingot, gorge, pente, oreilles, débord, goutte d’eau (larmier). |
| Feuillure | ressaut ménagé dans le tableau pour loger le dormant (pose en feuillure). |
| Dormant / ouvrant | le cadre fixe scellé au mur / la partie mobile qui s’ouvre. |
| Tapée d’isolation | élargisseur placé côté extérieur du dormant, contre le mur : il traverse le doublage (ISO 100 à 200). Rapportée (assemblée) ou extrudée avec le dormant (monobloc). |
| Précadre, bande de redressement | cadre ou profilés fixés d’abord au mur pour obtenir un support droit et d’équerre. |
| Ailette | retour du profilé côté intérieur (≈ 25 mm) qui recouvre la plaque de plâtre : finition propre sans baguette. |
| Clameau, patte de fixation | pièce emboîtée dans la rainure du dormant + équerre vissée au mur : on ne perce pas la tapée. |
| Compribande, calfeutrement | joint mousse imprégnée et joints qui rendent la liaison mur / menuiserie étanche à l’air et à l’eau. |
| Cales | cales d’assise et latérales qui portent et règlent la menuiserie ; téflon obligatoire avec l’aluminium. |
2. Comment mesurer une fenêtre en rénovation (bâtiment ancien)

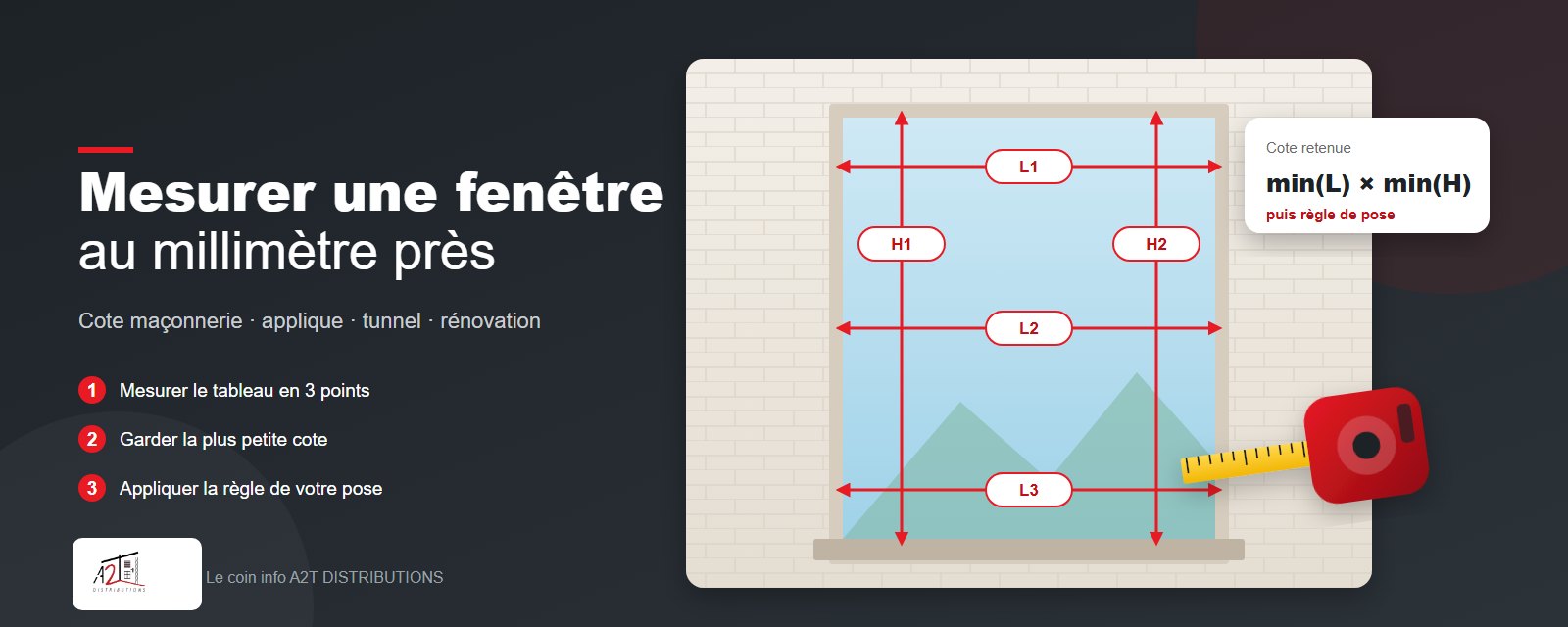

Pour mesurer une fenêtre dans l'ancien en vue d'un remplacement, commencez par dessiner un schéma complet de votre ouverture avec l'emplacement de la poignée et le sens d'ouverture des ouvrants (oscillo-battant, à la française, coulissant). Cela évite les erreurs au moment de la commande.
Règle essentielle : toutes les mesures de fenêtre se prennent de l'intérieur vers l'extérieur, en position debout face à la fenêtre.
Mesurer la largeur du tableau
- Mesurez la largeur en haut et en bas de l'ouverture de fenêtre (entre les tableaux maçonnés).
- Retenez la plus petite valeur mesurée pour éviter toute surcote.
- Déduisez 20 mm pour le jeu de pose et l'étanchéité (mousse, joints, réglages).
- Formule : largeur à commander = largeur minimale mesurée − 20 mm.
Mesurer la hauteur du tableau
- Mesurez la hauteur à gauche et à droite de l'ouverture (du seuil/appui au linteau).
- Retenez la plus petite valeur mesurée.
- Déduisez 10 mm pour le jeu de pose.
- Attention : dans l'ancien, l'appui intérieur est souvent plus haut que l'appui extérieur. Mesurez cette différence et ajoutez un profilé de rehausse (25, 40 ou 50 mm selon le cas).
- Formule : hauteur à commander = hauteur minimale mesurée − 10 mm + hauteur du profilé de rehausse.
Exemple concret : vous avez mesuré 1240 mm en haut et 1230 mm en bas pour la largeur → retenez 1230 mm − 20 mm = 1210 mm à commander. Pour la hauteur : 1320 mm minimum mesuré − 10 mm = 1310 mm à commander (+ profilé de rehausse si nécessaire).
3. Mesurer une fenêtre pour construction neuve (pose en tunnel)
Dans une construction neuve, la prise de mesures des fenêtres est simplifiée car il suffit de mesurer les dimensions du tableau maçonné (l'ouverture brute dans le mur). Les fenêtres PVC, bois ou aluminium sur mesure A2T DISTRIBUTIONS sont ensuite fabriquées aux bonnes cotes pour s’adapter parfaitement à ces ouvertures.
Méthode de mesure en neuf
- Hauteur : mesurez à gauche et à droite du tableau, retenez la plus petite valeur et déduisez 20 mm.
- Largeur : mesurez en haut et en bas du tableau, retenez la plus petite valeur et déduisez 20 mm.
- Ces 20 mm de jeu permettent l'ajustement de niveau, l'étanchéité (mousse polyuréthane, joints) et les tolérances de pose.
Exemple : ouverture de 1260 mm (largeur) × 1460 mm (hauteur) → fenêtre à commander : 1240 mm × 1440 mm (après déduction de 20 mm sur chaque dimension).

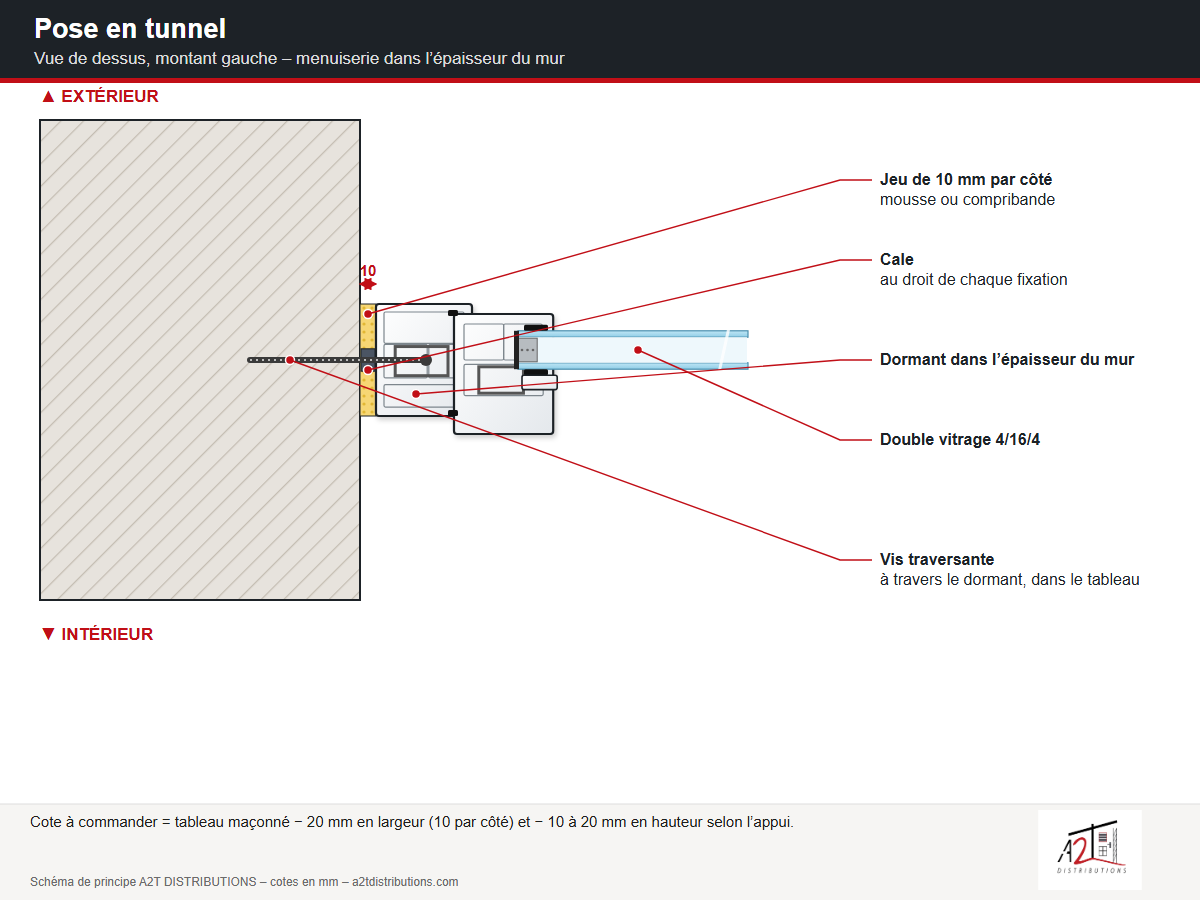

Cette pose s’appelle la pose en tunnel : la menuiserie est posée dans l’épaisseur du mur, entre les tableaux, avec un jeu d’environ 10 mm par côté rempli de mousse ou de compribande. Ce n’est pas une pose en applique : en tunnel, le dormant ne recouvre pas la maçonnerie.
4. Mesurer une fenêtre pour une pose en applique (avec ou sans doublage)
En pose en applique, la menuiserie n’est pas posée dans le trou du mur mais contre la face intérieure du mur, derrière le tableau. Le dormant déborde sur la maçonnerie tout autour (c’est le recouvrement) et se fixe dedans. C’est la pose la plus courante en construction neuve avec isolation par l’intérieur, et la meilleure pour l’étanchéité à l’air.
La règle d’or : on mesure la cote maçonnerie. Mesurez le tableau brut du mur, de maçonnerie à maçonnerie, avant doublage, enduit, carrelage ou habillage. C’est cette cote, et elle seule, qui sert à calculer votre menuiserie. Si le doublage est déjà posé, démontez un morceau de plaque ou mesurez au droit d’une ouverture pour retrouver le nu du mur.

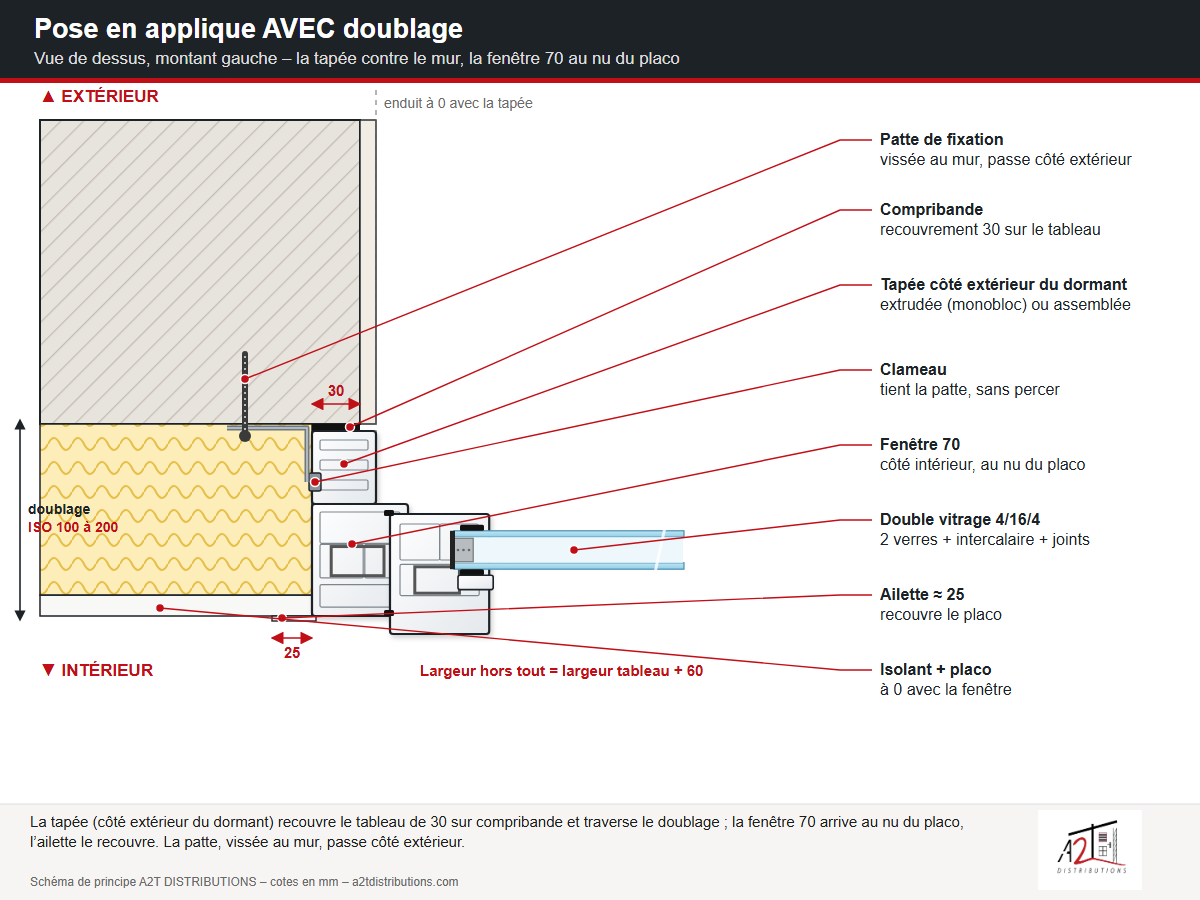

4.1 Pose en applique avec doublage (isolation intérieure)
Le mur reçoit côté intérieur un doublage : isolant + plaque de plâtre. La menuiserie est équipée d’une tapée d’isolation, placée côté extérieur du dormant : elle s’appuie contre le mur (recouvrement de 30 mm sur compribande) et traverse l’épaisseur du doublage ; la fenêtre elle-même (dormant de 70 mm en PVC) se retrouve côté intérieur, au nu de la plaque de plâtre, et son ailette recouvre la plaque. La profondeur totale (tapée + dormant) est égale à l’épaisseur du doublage : l’isolant et la plaque viennent buter contre la menuiserie, il n’y a rien à reboucher et le pont thermique est traité.
Côté façade, l’enduit du tableau arrive à 0 avec la tapée : rien ne dépasse, la finition est nette.

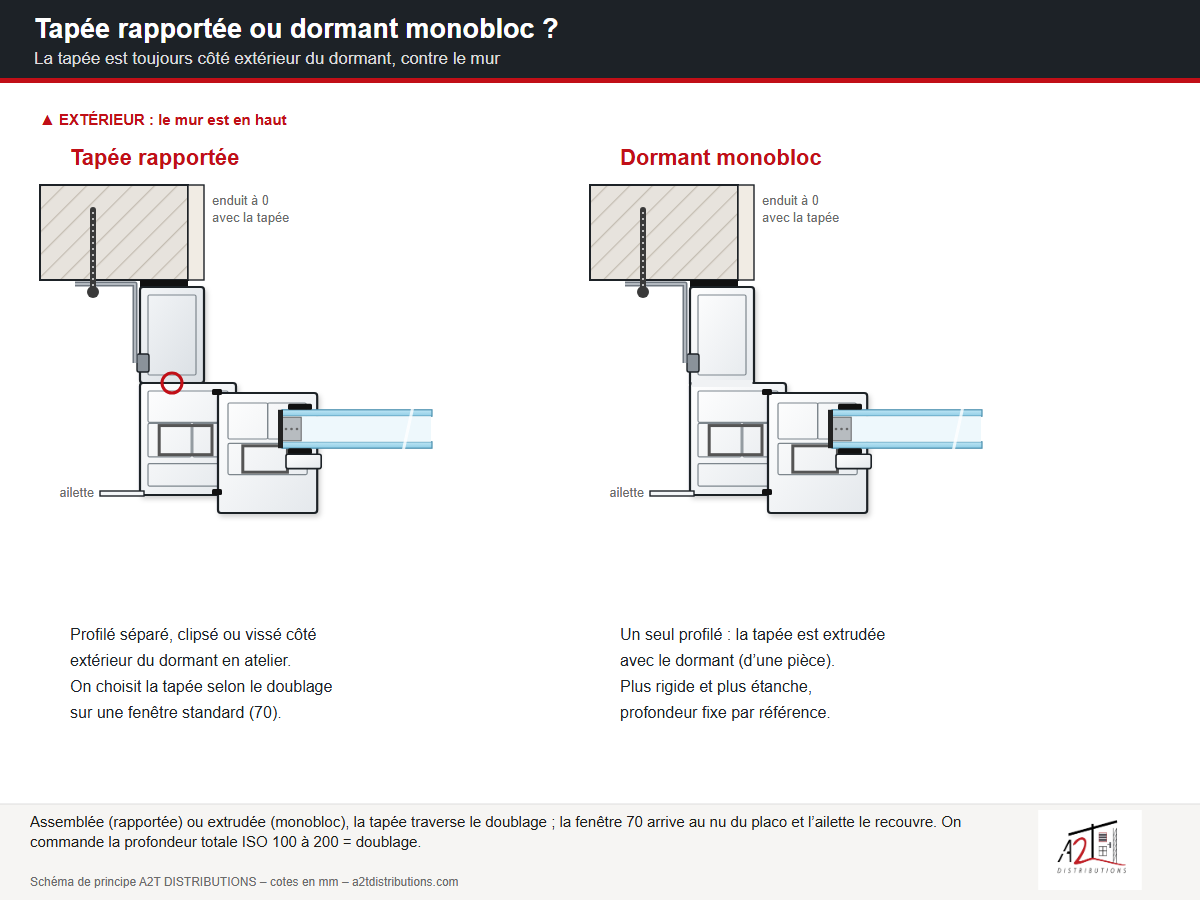

Cette tapée existe en deux versions : rapportée (un profilé séparé, assemblé côté extérieur d’un dormant standard de 70) ou extrudée avec le dormant : c’est le dormant monobloc (un seul profilé d’une pièce, plus rigide). Dans les deux cas le principe de pose et le calcul des cotes sont les mêmes.
Attention : on ne perce jamais une tapée. La fixation se fait par des clameaux emboîtés dans la rainure du dormant (PVC ou aluminium), qui reçoivent des pattes de fixation vissées dans le mur, derrière le doublage.
Quelle tapée pour quel doublage ?
| Épaisseur totale du doublage (isolant + plaque) | Dormant à commander |
|---|---|
| jusqu’à 100 mm | Dormant ISO 100 |
| de 101 à 120 mm | Dormant ISO 120 |
| de 121 à 140 mm | Dormant ISO 140 |
| de 141 à 160 mm | Dormant ISO 160 |
| de 161 à 180 mm | Dormant ISO 180 |
| de 181 à 200 mm | Dormant ISO 200 |
Exemple : isolant de 100 mm + plaque de 13 mm = 113 mm → dormant ISO 120. Le petit surplus est repris par le joint de finition ou une cornière.
Calcul des dimensions en pose applique
- Mesurez la largeur du tableau maçonné en haut, au milieu et en bas : retenez la plus petite.
- Mesurez la hauteur du tableau maçonné à gauche et à droite, depuis l’appui ou le seuil : retenez la plus petite.
- Largeur à commander = largeur tableau + 2 recouvrements (un à gauche, un à droite).
- Hauteur à commander = hauteur tableau + 1 recouvrement (en haut ; en bas la menuiserie repose sur l’appui ou le seuil).
| Menuiserie | Recouvrement par côté | Largeur à commander | Hauteur à commander |
|---|---|---|---|
| Fenêtres et portes-fenêtres (selon la gamme) | 30 mm | tableau + 60 mm | tableau + 30 mm |
| Portes d’entrée aluminium | 40 mm | tableau + 80 mm | tableau + 40 mm |
Exemple : tableau maçonné de 1000 × 1250 mm, fenêtre en applique → 1060 × 1280 mm à commander. Le recouvrement exact de chaque gamme (PVC, bois, aluminium) est indiqué sur sa fiche de pose.

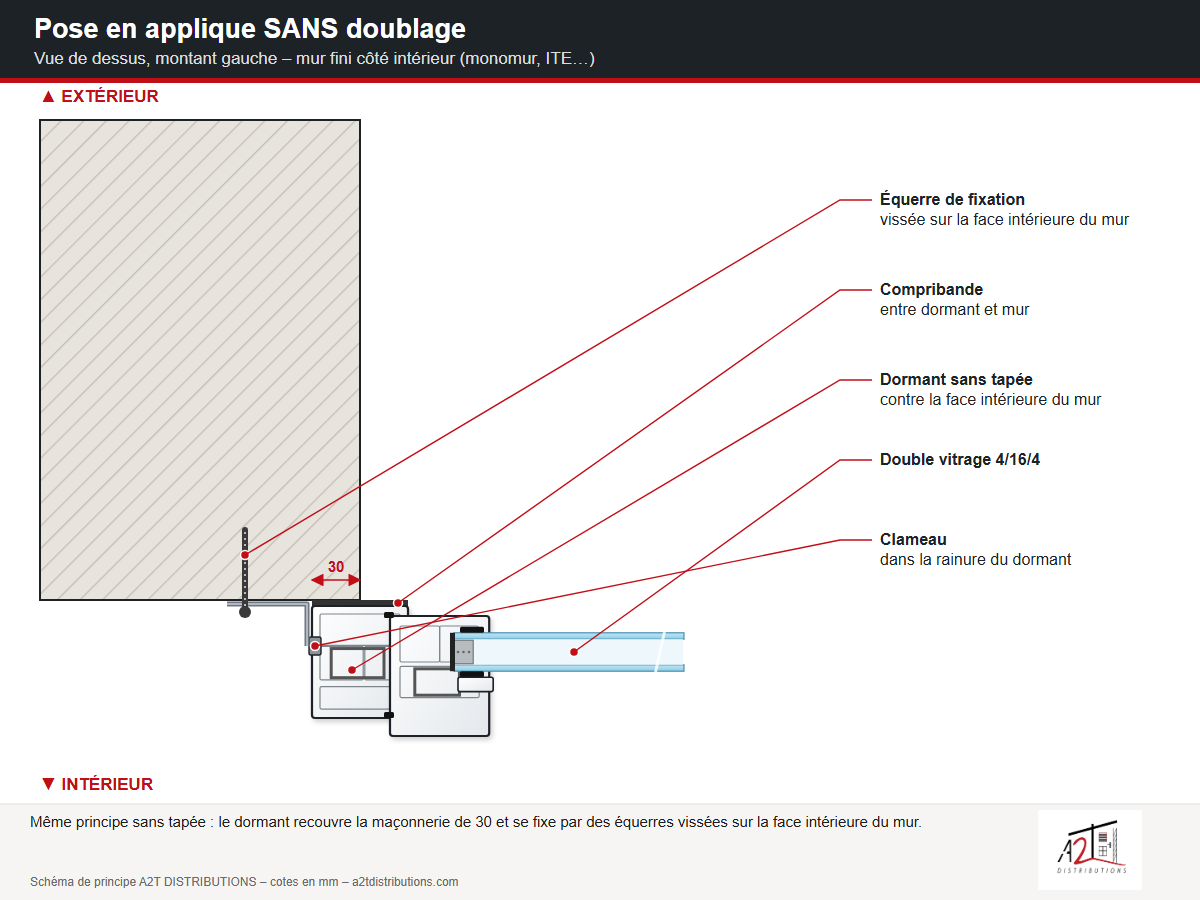

4.2 Pose en applique sans doublage
Même principe quand le mur est déjà fini côté intérieur (monomur, brique isolante, mur isolé par l’extérieur) : le dormant recouvre la maçonnerie de 30 mm, mais sans tapée, et se fixe par des équerres (clameau dans la rainure du dormant + équerre vissée sur la face intérieure du mur). Les cotes se calculent de la même façon, à partir du tableau maçonné.
4.3 Tableau tordu ou hors d’équerre : les bandes de redressement
En applique, le dormant doit porter sur une surface plane, droite et d’équerre tout autour. Si la maçonnerie est irrégulière (bloc mal aligné, enduit bosselé, angle qui part), on fixe d’abord des bandes de redressement (profilés ou tasseaux traités, réglés au niveau et à l’aplomb) ou un précadre sur lequel viendra la menuiserie. Contrôlez avant de commander :
- les deux diagonales du tableau : si elles diffèrent nettement, le tableau n’est pas d’équerre ;
- la planéité de la zone de recouvrement avec une règle de maçon ;
- le niveau de l’appui et l’aplomb des tableaux.
L’épaisseur des bandes de redressement s’ajoute à la profondeur de pose : pensez-y pour choisir votre tapée.

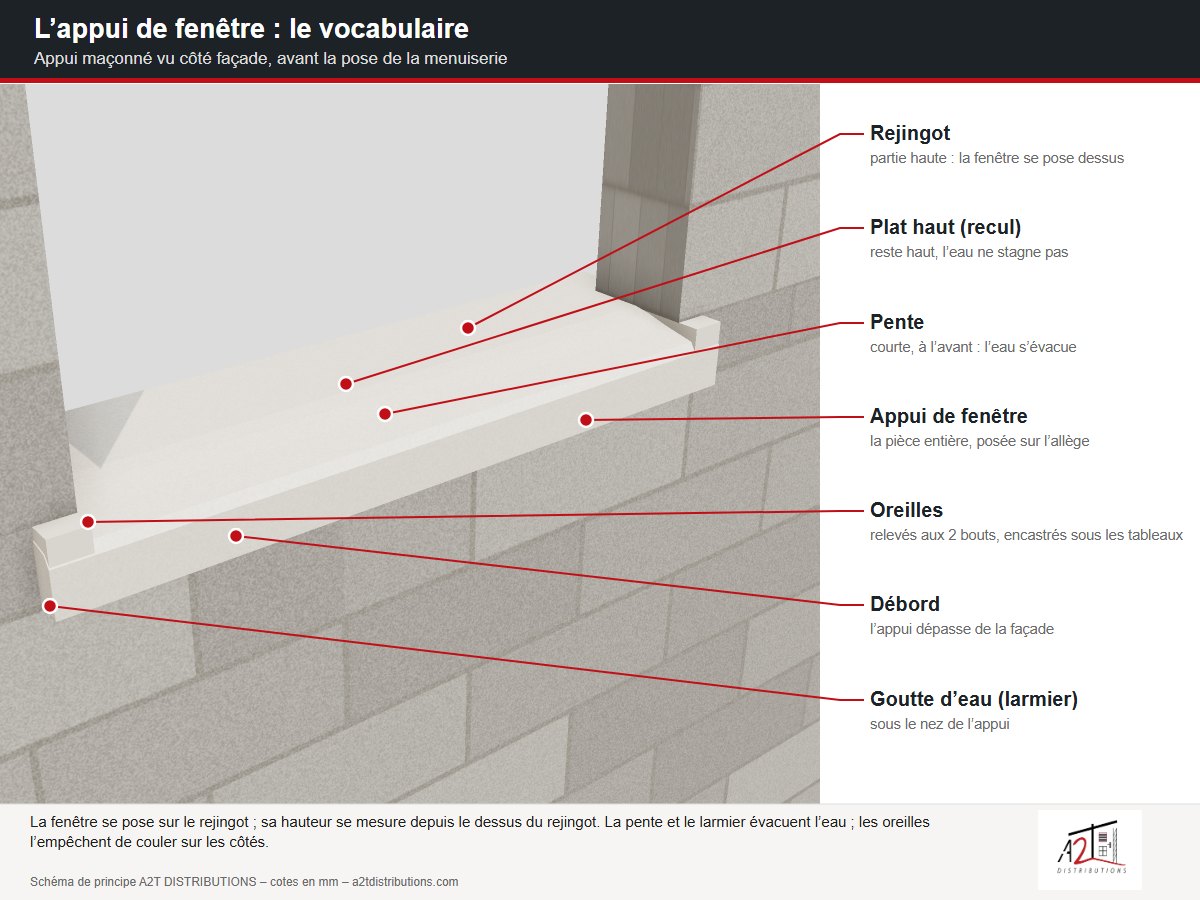

4.4 L’appui de fenêtre : rejingot, gorge, pente, larmier
Avant de mesurer la hauteur, regardez votre appui (la pièce maçonnée sous la fenêtre). C’est lui qui gère l’eau, et c’est de lui que part votre cote de hauteur.
- Rejingot : la partie la plus haute de l’appui, côté intérieur, environ 25 mm au-dessus du plat. La menuiserie se pose dessus, sur compribande et cales ; on mesure la hauteur depuis le dessus du rejingot.
- Plat et pente : un grand plat, puis une pente courte à l’avant : l’eau repart vers l’extérieur.
- Oreilles : les extrémités relevées ou encastrées dans les tableaux, pour que l’eau ne coule pas sur les côtés.
- Débord et goutte d’eau (larmier) : l’appui dépasse de la façade et sa rainure en sous-face empêche l’eau de revenir sous l’appui et de salir le mur.
Pas de rejingot, appui cassé ou sans pente ? Signalez-le avant la commande : il faudra une pièce d’appui adaptée ou une reprise de l’appui.

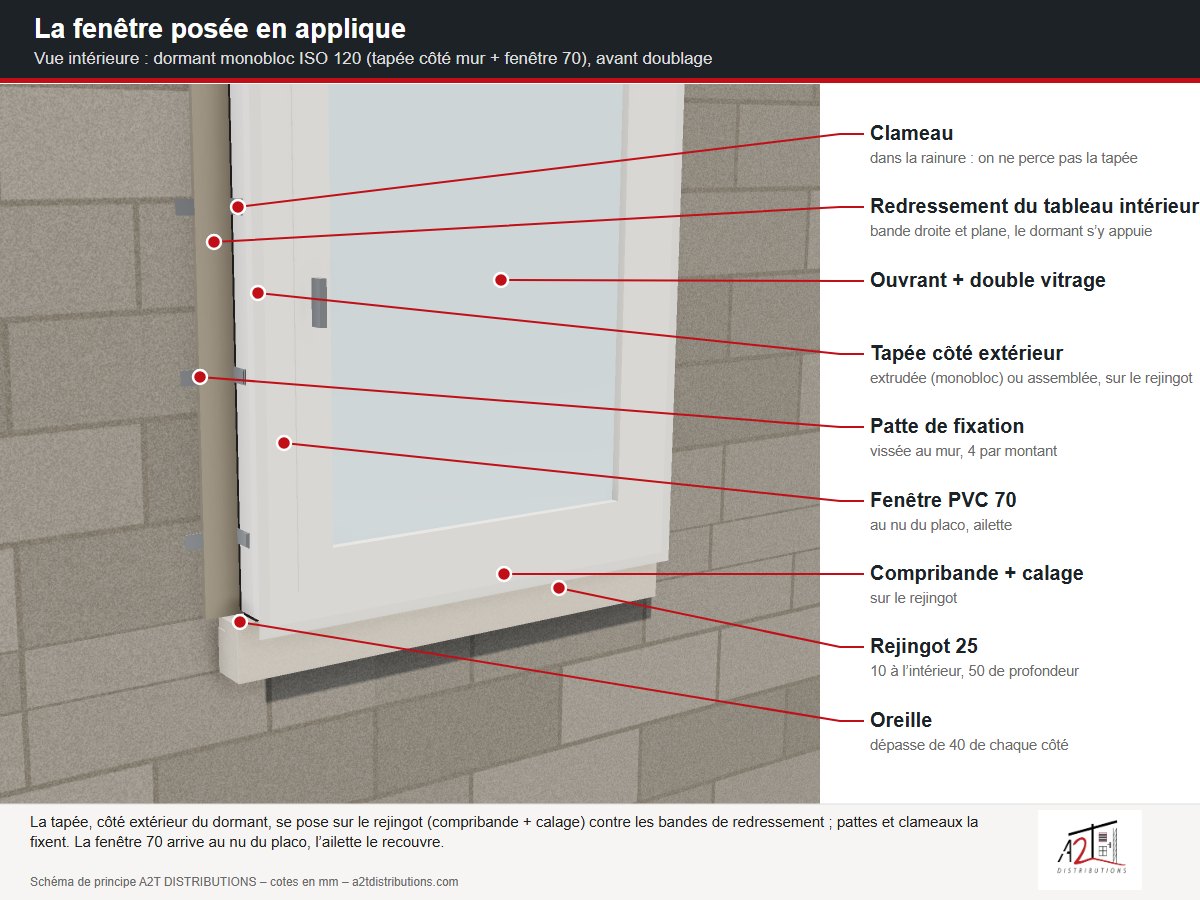

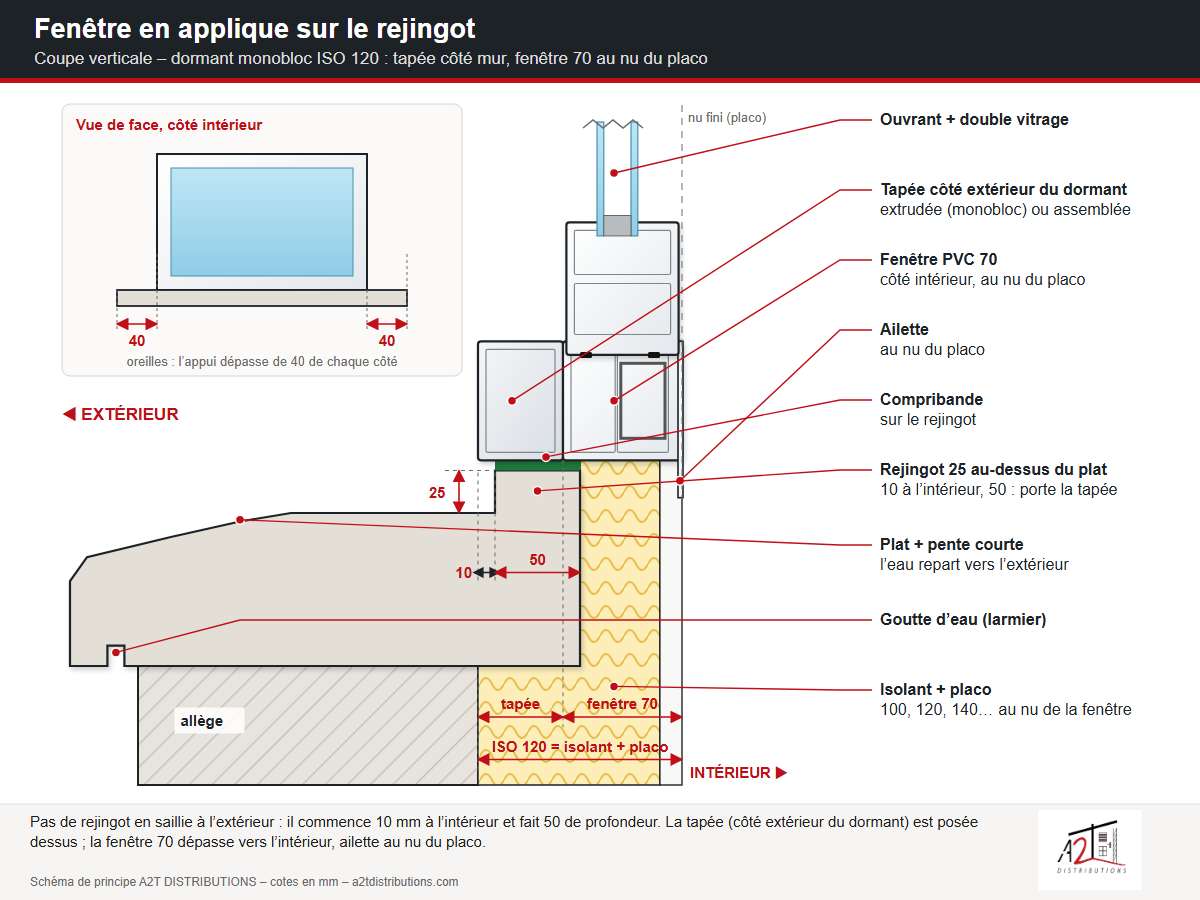

4.5 La fenêtre en applique sur le rejingot
En applique, le rejingot ne dépasse pas à l’extérieur : il commence 10 mm à l’intérieur de la face extérieure du dormant et fait 50 mm de profondeur. La tapée (côté mur) se pose dessus ; la fenêtre de 70 avance vers l’intérieur jusqu’au nu du placo. Vu de face, l’appui dépasse de 40 mm de chaque côté de la menuiserie (les oreilles).

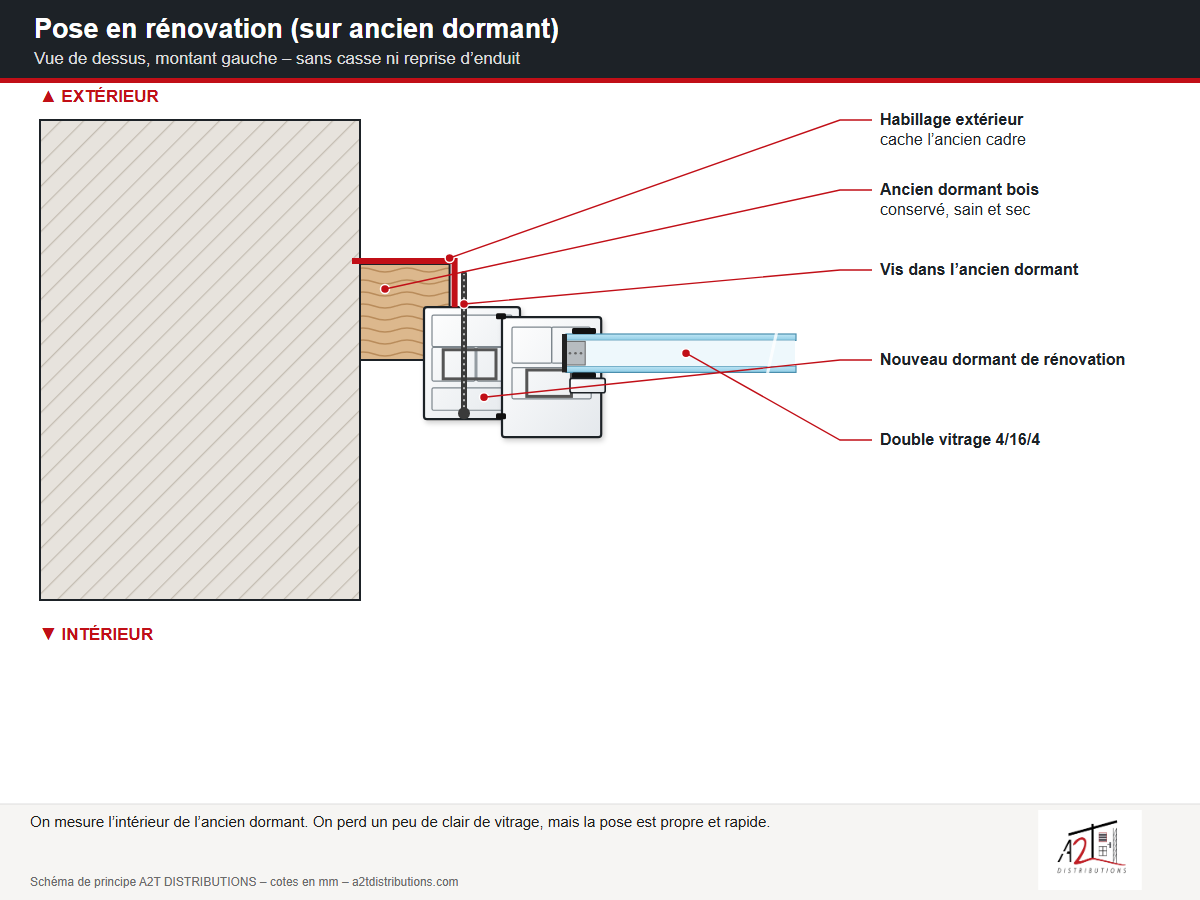

5. Mesurer une fenêtre pour pose en rénovation (sur dormant existant)
La pose en rénovation consiste à installer la nouvelle fenêtre sur l'ancien dormant (cadre fixe) conservé en place. Cette technique est rapide, limite les travaux de maçonnerie et est très utilisée dans les maisons et appartements de Bretagne et du Grand Ouest pour le remplacement de fenêtres bois par des fenêtres PVC ou aluminium.
Prise de mesures en rénovation
- Mesurez la largeur et la hauteur intérieures du dormant existant (clair de vitrage à clair de vitrage, ou battue à battue selon le cas).
- Déduisez 2 mm en largeur et 2 mm en hauteur pour le jeu de pose.
- Vérifiez la largeur des traverses du dormant existant :
- Si > 35 mm : choisissez le profilé Rénovation 119 (bavette 65 mm).
- Si ≤ 35 mm : choisissez le profilé Rénovation 105 (bavette 35 mm).
Important : la bavette de recouvrement ne doit pas être incluse dans les dimensions à saisir au configurateur. Elle vient en supplément pour masquer l'ancien dormant.
Exemple : dormant existant de 1200 mm (largeur) × 1220 mm (hauteur) → fenêtre à commander : 1198 mm × 1218 mm (après déduction de 2 mm sur chaque dimension).

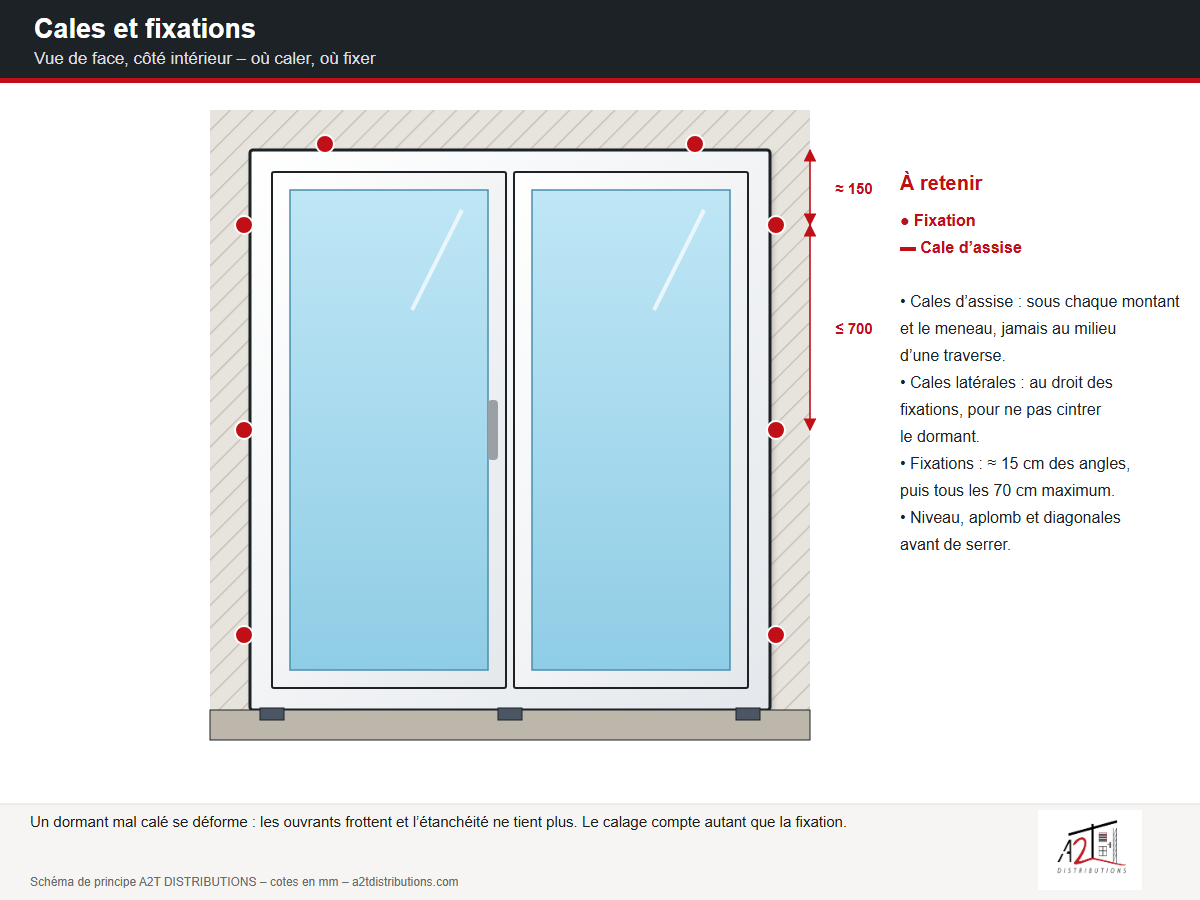

6. Caler et fixer : cales, vis et pattes de fixation
Une menuiserie aux bonnes cotes mais mal calée ou mal fixée se déforme : les ouvrants frottent, la fermeture force et l’étanchéité lâche. Voici la méthode que nous appliquons.
Les cales
- Cales d’assise (sous la menuiserie) : sous chaque montant et sous le meneau, jamais au milieu d’une traverse basse qui fléchirait.
- Cales latérales : au droit de chaque fixation, pour que le serrage de la vis ne cintre pas le dormant.
- Utilisez des cales imputrescibles (plastique), réglez niveau, aplomb et diagonales avant de serrer.
- Menuiserie aluminium : cales en téflon, jamais oubliées, comme le prévoit le DTU 36.5 ; pas de cale bois au contact de l’aluminium.
Les fixations
- Vis traversantes (à travers le dormant, avec cheville adaptée au support) : la fixation classique en pose en tunnel.
- Clameaux et pattes de fixation : le clameau s’emboîte dans la rainure extérieure du dormant PVC ou aluminium et reçoit une patte métallique, vissée ensuite dans la maçonnerie. C’est la fixation de la pose en applique, avec ou sans doublage (on ne perce jamais une tapée).
- Répartition : environ 15 cm de chaque angle, puis tous les 70 cm maximum, sur les montants et la traverse haute.
- Étanchéité : compribande (joint mousse imprégnée) côté recouvrement en applique, mousse ou compribande dans le jeu en tunnel, puis joint de finition.
Commander vos fenêtres aux bonnes dimensions avec A2T DISTRIBUTIONS
Maintenant que vous savez comment prendre les mesures d'une fenêtre selon le type de pose (rénovation, applique, neuf), vous pouvez commander vos menuiseries PVC, bois ou aluminium en toute confiance. Ces techniques de mesure s'appliquent également aux portes-fenêtres, baies vitrées, portes d'entrée et autres ouvertures de votre maison.
Points clés à retenir :
- Mesurez toujours la cote maçonnerie, en 2 points minimum (haut/bas pour la largeur, gauche/droite pour la hauteur).
- Retenez la plus petite valeur en cas de différence.
- Déduisez le jeu de pose selon le type de pose (de 2 à 20 mm).
- Vérifiez l'équerrage et le niveau du tableau avant de commander.
- Conservez un schéma coté avec toutes les mesures pour référence future.
